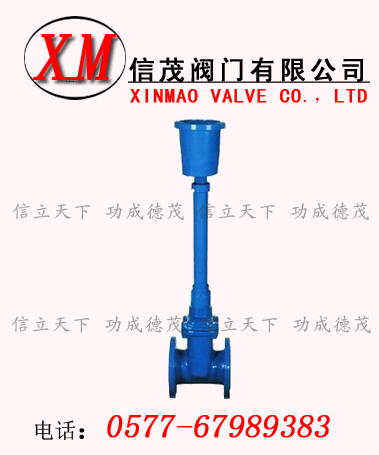

直埋式闸阀-Z45X直埋式闸阀可在施工时将阀门直接埋入地下，不用垒砌窨井，减少路面开挖面积。极小的井室可保持路面美观，降低施工难度，减少工程造价。该产品设计使用寿命30年，具有长期使用不泄漏、免维护等优点，还可有效避免他人随意开关阀门和偷盗井盖。
直埋式闸阀-Z45X直埋式闸阀技术参数
|
型号
|
直埋Z45X-10
|
直埋Z45X-16
|
|
公称压力
|
1.0MPa(10kgf/cm2)
|
1.6MPa(16kgf/cm2)
|
|
公称通径
|
40～400mm
|
40～400mm
|
|
井管长度
|
0.3～2m
|
0.3～2m
|
|
井管伸缩调整量
|
0.2～1m
|
0.2～1m
|
|
密封实验压力
|
1.1MPa(11kgf/cm2)
|
1.76MPa(17.6kgf/cm2)
|
|
强度实验压力
|
1.5MPa(15kgf/cm2)
|
2.4MPa(24kgf/cm2)
|
|
适用温度
|
-40～90℃
|
-40～90℃
|
|
适用介质
|
水、油、天然气及其他非腐蚀性流体
|
水、油、天然气及其他非腐蚀性流体
|
|
驱动方式
|
手动
|
手动
|
|
亦可根据客户要求，提供具有特殊技术参数的产品
|
可用于城镇给排水管网、高层建筑、住宅小区、石油、天然气、电厂、环保、矿山、造纸、发酵等行业。
直埋式闸阀-Z45X直埋式闸阀阀门材料表
|
阀体
|
灰铸铁、球墨铸铁
|
|
闸板
|
灰铸铁、球墨铸铁、NBR、NR、EPDM
|
|
阀盖
|
灰铸铁、球墨铸铁
|
|
阀杆、伸缩杆
|
不锈钢
|
|
密封套
|
黄铜
|
|
阀杆螺母
|
黄铜
|
|
密封圈
|
NBR
|
|
井管伸缩部分
|
钢管加两层防腐处理
|
|
井室井盖
|
灰铸铁、球墨铸铁
|
阀门连接尺寸符合GB17241.6-1998标准，阀门结构长度符合GB/T12221-1989短系列标准，压力试验符合GB/T13927-1992要求。
