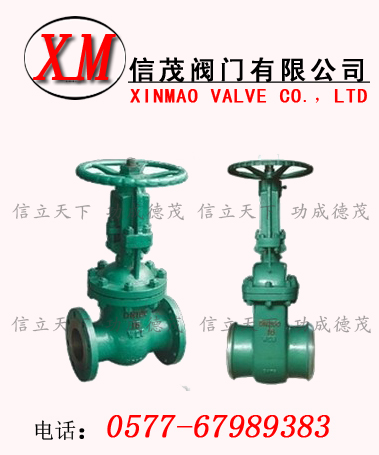

真空隔离闸阀
真空隔离闸阀
型号:NKZ41H/NKZ44H/NKZ61H/NKZ64H
报价:0.0000
信茂NKZ41H/NKZ44H/NKZ61H/NKZ64H真空隔离闸阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
真空隔离闸阀 详细介绍

真空隔离闸阀-NKZ41H/NKZ44H/NKZ61H/NKZ64H真空隔离闸阀连接形式分法兰、焊接两种,驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。

真空隔离闸阀-NKZ41H/NKZ44H/NKZ61H/NKZ64H真空隔离闸阀结构特点
1、设计了真空密封结构填料室,使系统与大气隔离,具有良好的环保性能。
2、选材考究,符全国内外相关标准,材料的全面质量高。
3、密封副配对先进合理,提高了密封性能,使用寿命长。
4、启闭件采用平行闸板双向弹性密封,摩擦力小,启闭轻松,维修方便,密封可靠,性能优良。
5、阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。
6、法兰垫片采用复合材料,膨胀系数大、气密性能好、保证系统与大气隔离可靠。

二、主要性能规范、材料、尺寸:

真空隔离闸阀-NKZ41H/NKZ44H/NKZ61H/NKZ64H真空隔离闸阀试验压力

公称压力
PN/MPa
N0minal
pressure

试验压力/MPa Seal test

壳体强度试验
Shellslrenght test

上密封试验
Back Seal test

密封试验
Seat test

2.5

3.8

2.8

2.8

4.0

6.0

4.4

4.4

6.4

9.6

70

7.0

10.0

150

11.0

11.0

·使用范围

产品类型
Pr0duct
calssificati0n

适用介质
Applicable medium

适用温度/℃
Applicable temperature

NKZ61H
NKZ64H H-C型
NKZ964H H-C型
NKZ961H

水、蒸汽、空气
Water,Steam,Air

≤425

NKZ61H
NKZ64H Y-I型
NKZ964H Y-I型
NKZ961H

水、蒸汽、空气
Water,Steam,Air

≤550

真空隔离闸阀-NKZ41H/NKZ44H/NKZ61H/NKZ64H真空隔离闸阀主要零部件材料

零件名称
Part name

阀体、阀盖
B0dy B0nnet

阀杆
Valve stem

闸板
Wedge gate

密封面
Sealing face

阀杆螺母
Valve Y0ke nut

填料
Parking

紧固件
Fastener

NKZ61H
NKZ64H H-C型
NKZ964H H-C型
NKZ961H

WCB

2Crl3

25

H:合金钢
H:all0ysteel

铝青铜
Albr0nze

膨胀复合石墨
Expanding
c0mp0und
graphite

优质碳钢
High-grade
carb0n steel

NKZ61H
NKZ64H Y-I型
NKZ964H Y-I型
NKZ961H

铬钼钢
Cr.M0 steel

20CrlM01VA

铬钼钢
Cr.M0 steel

Y:硬质合金
Y:carbide all0y

铬钼钢
Cr.M0 steel

真空隔离闸阀-NKZ41H/NKZ44H/NKZ61H/NKZ64H真空隔离闸阀主要尺寸及重量

公称通径
DN/mm
N0minal
diamecer

公称压力
PN/MPa
N0minal
pressure

主要外形尺寸和连接尺寸/mm
Main external andc0nnecting dimensi0ns

重量/kg
Weight

L

H

D

D0

W

50

2.5

250

345

64

49

37030’

250

24

65

270

395

82

66

37030’

250

36

80

280

425

95

78

37030’

300

52

100

300

510

117

100

37030’

300

67

125

325

570

144

125

37030’

350

95

150

350

725

172

151

37030’

350

135

200

400

820

223

201

37030’

400

210

250

450

890

278

253

37030’

450

300

300

500

1070

330

303

37030’

550

395

350

550

1320

382

351

37030’

650

530

400

600

1450

432

398

37030’

750

685

450

650

1560

484

450

37030’

750

906

500

700

1720

535

498

37030’

850

1130

600

809

1880

638

600

37030’

900

1387

700

900

2083

738

700

37030’

950

1894

800

1000

2590

840

800

37030’

1000

2621

50

4.0

250

345

64

48

37030’

300

30

65

270

395

82

66

37030’

300

42

80

280

425

95

78

37030’

350

57

100

300

510

117

100

37030’

350

75

125

325

570

144

125

37030’

400

105

150

350

725

172

151

37030’

400

150

200

400

820

223

199

37030’

450

232

250

450

890

278

251

37030’

550

330

300

500

1070

330

301

37030’

650

430

350

550

1320

382

349

37030’

750

570

400

600

1450

432

396

37030’

850

730

50

6.4

250

350

64

48

37030’

300

34

65

280

405

82

65

37030’

300

48

80

310

435

95

76

37030’

350

65

100

350

515

117

98

37030’

400

81

125

400

580

150

128

37030’

400

112

150

450

735

172

149

37030’

450

161

200

550

835

223

197

37030’

550

255

250

650

905

278

245

37030’

650

390

300

750

1080

330

293

37030’

750

515

350

850

1340

382

341

37030’

800

695

400

950

1460

432

386

37030’

900

885

50

10.0

250

350

64

48

37030’

300

37

65

280

405

82

63

37030’

300

52

80

310

435

95

74

37030’

350

70

100

350

515

117

97

37030’

400

86

125

400

580

150

124

37030’

400

118

150

450

735

172

144

37030’

450

168

200

550

835

223

189

37030’

550

263

250

650

905

278

235

37030’

650

405

300

750

1080

330

281

37030’

750

536

350

850

1340

382

333

37030’

850

732

400

950

1460

432

376

37030’

950

947

注:PN2.5(25)型阀门允许作为PN1.0(10)、PN1.6(16)压力级选用
