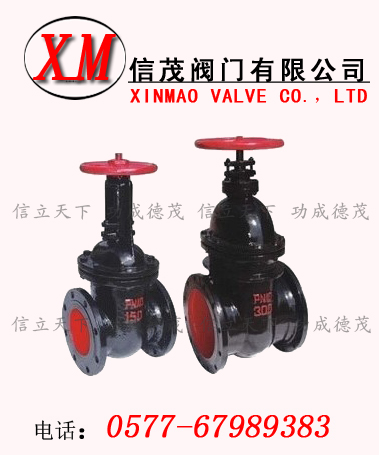

楔式铸铁闸阀-Z45T/Z41T楔式铸铁闸阀主要技术参数
|
型号
|
公称压力MPa
|
试验压力MPa
|
工作
温度
|
使用
介质
|
|
强度
|
密封（液）
|
低压密封（气）
|
|
Z41H(T)-10
|
1.0
|
1.5
|
1.1
|
0.6
|
≤200℃
|
水、蒸汽
|
|
Z41H(T)-10C
|
楔式铸铁闸阀-Z45T/Z41T楔式铸铁闸阀主要零件材料
|
型号
|
阀体
|
阀盖
|
闸板
|
阀杆螺母
|
阀杆
|
填料
|
|
Z41H(T)-10
|
灰铸铁
|
灰铸铁
|
铜
|
不锈钢
|
油浸石棉盘根
|
|
Z41H(T)-10C
|
铸钢
|
楔式铸铁闸阀-Z45T/Z41T楔式铸铁闸阀主要外形尺寸(法兰尺寸按 JB78 PN1.0MPa规定）
|
口径
DN(mm)
|
Z41H(T)-10(10C)
|
|
L
|
D
|
H
|
H1
|
D0
|
|
40
|
165
|
145
|
250
|
295
|
160
|
|
50
|
180
|
160
|
270
|
325
|
180
|
|
65
|
195
|
180
|
300
|
380
|
180
|
|
80
|
210
|
195
|
330
|
420
|
200
|
|
100
|
230
|
215
|
410
|
520
|
200
|
|
125
|
255
|
245
|
470
|
610
|
240
|
|
150
|
280
|
280
|
550
|
710
|
240
|
|
200
|
330
|
335
|
700
|
915
|
320
|
|
250
|
380
|
390
|
830
|
1095
|
320
|
|
300
|
420
|
445
|
960
|
1275
|
400
|
|
350
|
450
|
500
|
1130
|
1500
|
400
|
|
400
|
480
|
565
|
1345
|
1760
|
500
|
|
450
|
510
|
615
|
1450
|
1920
|
500
|
|
500
|
540
|
670
|
1650
|
2170
|
720
|
|
600
|
600
|
780
|
-
|
-
|
-
|
|
700
|
660
|
895
|
|
|
|
|
800
|
720
|
1010
|
|
|
|
|
900
|
780
|
1110
|
|
|
|
|
1000
|
840
|
1220
|
|
|
|
|
1200
|
960
|
1450
|
-
|
-
|
-
|
楔式铸铁闸阀-Z45T/Z41T楔式铸铁闸阀主要技术参数
|
型号
|
公称压力MPa
|
试验压力MPa
|
工作温度
|
使用介质
|
|
密封
|
强度
|
|
Z45H-10
|
1.0
|
1.1
|
1.5
|
≤100-200℃
|
水、蒸汽、油
|
|
Z45W-10
|
|
Z45T-10
|
|
Z45T-16
|
1.6
|
1.76
|
2.4
|
≤200℃
|
水、蒸汽、油
|
|
Z45W-16
|
|
Z45H-16C
|
|
Z45T-16C
|
|
Z45W-16C
|
楔式铸闸阀-Z45T/Z41T楔式铸铁闸阀暗杆楔式铸铁闸阀主要零件材料
|
型号
|
阀体、阀盖、闸板
|
密封圈
|
阀杆
|
填料
|
|
Z45H-10
|
灰铸铁、铸钢
|
不锈钢
|
碳钢、不锈钢
|
浸油石棉盘根
|
|
Z45W-10
|
|
Z45T-10
|
|
Z45T-16
|
|
Z45W-16
|
|
Z45H-16C
|
|
Z45T-16C
|
|
Z45W-16C
|
楔式铸铁闸阀-Z45T/Z41T楔式铸铁闸阀暗杆楔式铸铁闸阀主要外形尺寸
|
口径
DN（mm)
|
Z45T-10
|
Z45-16（C）
|
|
L
|
D
|
H
|
D0
|
L
|
D
|
H
|
D0
|
|
40
|
165
|
145
|
300
|
160
|
240
|
345
|
200
|
160
|
|
50
|
180
|
160
|
300
|
180
|
250
|
355
|
240
|
180
|
|
65
|
195
|
180
|
340
|
180
|
265
|
375
|
240
|
180
|
|
80
|
210
|
195
|
360
|
200
|
280
|
435
|
280
|
200
|
|
100
|
230
|
215
|
400
|
200
|
300
|
500
|
320
|
200
|
|
125
|
255
|
245
|
500
|
240
|
325
|
615
|
360
|
240
|
|
150
|
280
|
280
|
550
|
240
|
350
|
675
|
360
|
240
|
|
200
|
330
|
335
|
620
|
320
|
400
|
750
|
400
|
320
|
