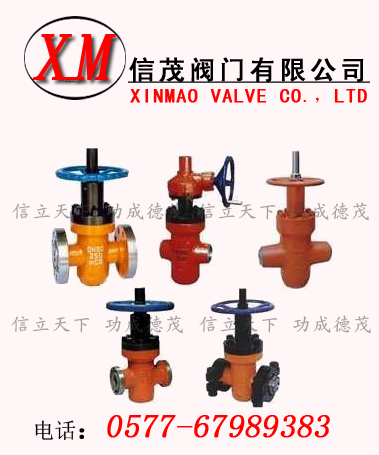

ZF系列ZF系列ZF43Y/ZF63Y/ZF83Y注水阀均为高压平板闸阀。结构合理，密封可靠，操作轻便。密封面均喷焊硬质合金，具有防腐、耐磨、耐冲蚀等优点，且可用于节流。尤其适用于工作压力≤42MPa，工作温度≤120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。
高压平板闸阀-ZF43Y/ZF63Y/ZF83Y高压平板闸阀产品采用标准
|
设计标准
|
JB/T5298、APl6D
|
|
结构长度
|
法兰
|
GB/T 12221、JB/T 5298
|
|
焊接
|
GB/T 15188.1
|
|
连接法兰
|
GB/T9113、JB/T 79 ANSl 16.5a
|
|
对焊端
|
GB/T 12224
|
|
试验和检验
|
GB/T3927、JB/T 9092
|
高压平板闸阀-ZF43Y/ZF63Y/ZF83Y高压平板闸阀产品性能规范
|
适用范围
|
PN10.0～42.0MPa
|
DN25～200mm
|
|
适用温度
|
-29～121℃
|
|
适用介质
|
普通型
|
石油、天然气、成油品、水等
|
|
抗硫型
|
含H2S、CO2的石油、天然气等
|
|
连接形式
|
法兰端、焊接端、卡箍端
|
|
驱动方式
|
手动、电动、气动等
|
高压平板闸阀-ZF43Y/ZF63Y/ZF83Y高压平板闸阀 链接网址：www.zjxmfm.com  |
