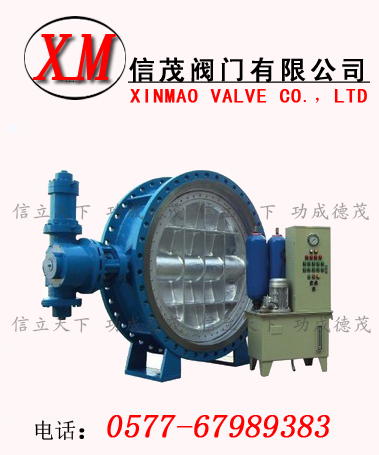

自动保压型液控蝶阀
自动保压型液控蝶阀
型号:S/B/D741X
报价:0.0000
信茂保压型液控蝶阀:质量可靠,价格实惠,交货及时,售后周到.
自动保压型液控蝶阀 详细介绍

S/B/D741X型自动保压液控蝶阀特点:

1、阀体;2、杠杆;3、重锤;4、摇臂;5、行程开关;6、墙板
7、开度电位器;8、电机;9、油泵;10、蓄能器;11、耐震压力表
12、低压力开关;13、高压力开关;14、电磁阀i 1 5、截止阀常开
16、流量控制阀;17、溢流阀;1 8、手动泵;1 9、截止阀常闭
20、电气控制箱;21、快关调节阀;22、快慢角度调节
23、慢关调节阀;24、油缸

自动保压液控蝶阀采用标准:

灰铸铁法兰:GB/T172416-1998;
球墨铸铁法兰:GB/T172416-1998
钢制法兰:GBIT9113-2000;
结构长度:GB/T12221-1989;
压力试验:GB/T13927-1992;

本蝶阀是在引进国外产品的基础上在性能上经过改进和完善的产品。它能按预定实现泵阀联动保压不掉锤,蝶板不抖动,流阻小;具有可调快、慢关两个阶段,特别是当突然停电或事故停泵时的快慢关两个阶段关阀,防止水锤危害,保护水泵及管网系统安全。
本阀广泛用于水厂、电厂、冶金、排灌等大中型工程管道泵站。

自动保压液控蝶阀主要零件材料

名称

材料

阀体

灰铸铁、球黑铸铁、碳素钢

蝶板

灰铸铁、球黑铸铁、碳素钢

阀轴

碳素钢(表面防腐处理)、不锈钢

阀体密封

不锈钢、铜合金

蝶板密封圈

优质橡胶

自动保压液控蝶阀主要技术参数

公称

公称压力

试验压力

适用温度

适用介质

壳体

密封

300-1000

2.5

3.75

2.75

80 ℃

水、海水、
泥沙水等

300-1800

1.6

2.4

1.76

300-2000

1.0

1.5

1.1

1200-2500

0.6

0.9

0.66

2000-2600

0.25

0.375

0.275

重锤式自动保压锁定型液控缓闭止回蝶阀外形及连接尺寸图DN≥600

1、阀体;2、油缸;3、传动支架;4、锁定油缸;5、摇臂;6、重锤;7、开度电位器;8、常开截止阀;9、常闭截止阀一;1 0、主电磁阀1 1、锁定电磁阀;12、常闭截止阀二;13、电机;14、油泵;15、蓄能器;16、手动泵;17、压力表;18、压力开关;19、流量控制阀;20、溢流阀;21、电气控制箱;22、行程开关;23、快关调节阀;24、慢关调节阀;25.快慢角度调节

自动保压液控蝶阀规格及连接尺寸表

DN
L
D
D1
D2
b
f
n
d
L1
L2
L3
L4
L5
L6
H
H1
H2
H3
B1
B2
B3
B4
B5
b1
e
d1
d2
300
270
435
395
366
26
4
12
23
800
850
100
150
120
180
300
365
780
280
280
900
320
380
683
30

30
24
350
290
490
445
413
28
4
12
23
800
850
100
140
120
180
300
365
780
280
305
930
320
380
713
30

30
24
400
310
540
495
463
32
4
16
23
900
850
120
180
120
180
300
390
880
280
365
980
340
420
765
30

30
24
500
350
645
600
568
34
4
20
23
1100
850
150
220
120
180
350
443
1070
280
440
1045
400
500
830
40

32
24
600
390
755
705
667
35
5
20
26
1275
860
150
250
160
220
405
860
1245
610
525
1210
430
546
965
40
65
32
24
700
430
860
810
772
35
5
24
26
1275
860
180
290
160
220
460
860
1245
610
555
1250
570
700
1005
40
65
32
24
800
470
975
920
878
40
5
24
31
1275
860
180
310
160
220
520
860
1245
610
605
1300
610
740
1055
40
65
32
24
900
510
1075
1020
978
40
5
24
31
1385
860
180
320
160
220
570
935
1350
68
670
1360
700
860
1110
40
40
35
24
1000
550
1175
1120
1078
42
5
28
31
1385
860
200
360
160
220
640
935
1350
685
755
1480
740
900
1237
40
40
35
24
1200
630
1375
1320
1280
45
5
32
31
1385
860
200
360
160
220
750
935
1350
685
855
1580
790
950
1337
40
40
35
24
1300
630
1475
1420
1380
30
5
32
31
1510
870
260
460
160
220
780
1065
1475
820
935
1695
820
960
1468
40
40
42
28
1400
630
1575
1520
1480
30
5
36
31
1510
870
260
460
160
220
835
1065
1475
820
1010
1760
840
1000
1536
40
40
42
28
1500
630
1690
1630
1590
30
5
36
31
1510
870
260
500
160
220
900
1065
1475
820
1055
1800
900
1040
1572
40
40
42
28
1600
630
1790
1730
1690
32
5
40
31
1765
870
270
500
160
220
950
1075
1720
820
1120
1875
960
1140
1598
40
40
42
28
1750
630
1935
1880
1840
32
5
44
31
1765
870
270
500
160
220
1000
1075
1720
820
1175
1910
1350
1500
1682
45
40
42
28
1800
870
1990
1930
1890
34
5
44
31
1765
870
270
500
160
220
1040
1075
1720
820
1210
1940
1370
1570
1708
45
40
42
28
2000
870
2190
2130
2090
34
5
48
31
2060
910
360
600
200
280
1130
1180
1990
910
1380
2080
1370
1650
1848
45
40
42
32
2200
870
2405
2340
2295
36
6
52
34
2060
910
360
600
200
280
1240
1180
1990
910
1480
2180
1600
1880
1948
45
40
42
32
2400
1000
2605
2540
2495
38
6
56
34
2150
910
450
800
200
280
1340
1250
2080
980
1590
2350
1740
2020
2118
45
40
42
32
2600
1000
2805
2740
2695
40
6
60
34
2150
910
500
900
200
280
1440
1250
2080
980
1770
2470
1850
2200
2238
50
40
42
32
2800
1000
3030
2960
2910
42
6
64
37
2050
910
600
950
200
280
1560
1180
1990
1050

2640
2000
2400
2355
50
20
48
32
3000
1000
3230
3160
3110
42
6
68
37
2050
950
600
1000
200
280
1660
1180
1990
1050

2820
2160
2560
2535
50
20
48
32
3200
1200
3430
3360
3310
44
6
72
37
2150
950
700
1100
200
280
1760
1250
2080
1180

2980
2360
2760
2695
50
20
48
32
3400
1200
3630
3560
3510
46
6
76
37
2150
950
750
1200
200
280
1860
1250
2080
1180

3140
2420
2920
2855
50
20
48
32
3500
1200
3730
3660
3610
48
6
78
37
2150
950
750
1200
200
280
1910
1250
2080
1180

3210
2680
3180
2925
50
20
48
32



DN
L
D
D1
D2
b
f
n
d
L1
L2
L3
L4
L5
L6
H
H1
H2
H3
B1
B2
B3
B4
B5
b1
e
d1
d2
300
270
460
410
375
26
4
12
27
800
850
100
150
120
180
300
365
780
280
280
900
320
380
683
30

30
24
350
290
520
470
429
28
4
16
27
800
850
100
140
120
180
300
365
780
280
305
930
320
380
713
30

30
24
400
310
80
525
480
32
4
16
31
900
850
120
180
120
180
300
390
880
280
365
980
340
420
765
30

30
24
500
350
715
650
609
3
4
20
3
1100
850
150
220
120
180
350
443
1070
280
440
1045
400
500
830
40

32
24
600
390
840
770
720
35
5
20
37
1275
860
150
250
160
220
405
860
1245
610
525
1210
430
546
965
40
65
32
24
700
430
910
840
794
35
5
24
37
1275
860
180
290
160
220
460
860
1245
610
555
1250
570
700
1005
40
65
32
24
800
470
1025
950
901
40
5
24
40
1275
860
180
3101
160
220
520
860
1245
610
605
1300
610
740
1055
40
65
32
24
900
510
1125
1050
1001
40
5
28
40
1385
860
180
320
160
220
570
935
1350
685
670
1360
700
860
1110
40
40
35
24
1000
550
1255
1170
1112
42
5
28
43
1385
860
200
360
160
220
640
935
1350
685
755
1480
740
900
1237
40
40
35
24
1100
550
1370
1280
1222
42
5
28
43
1385
860
200
360
160
220
710
935
1350
685
805
1530
760
920
1287
40
40
35
24
1200
630
1485
1390
1328
45
5
32
49
1510
870
200
360
160
220
750
1065
1475
760
855
1605
790
950
1387
40
40
35
24
1250
630
1535
1440
1378
46
5
32
49
1510
870
200
360
160
220
810
1065
1475
760
910
1670
1140
1280
1442
40
40
42
24
1300
630
1585
1490
1425
50
5
32
49
1510
870
260
460
160
220
800
1065
1475
820
935
1695
820
960
1468
40
40
42
28
1400
630
1685
1590
1530
54
5
36
49
1510
870
260
460
160
220
865
1065
1475
820
1010
1760
840
1000
1536
40
40
42
28
1500
630
1820
1710
1640
54
5
36
49
1765
870
260
500
160
220
925
1075
1720
820
1055
1800
900
1040
1572
40
40
42
28
1600
630
1930
1820
1750
56
5
40
56
1765
870
270
500
160
220
980
1075
1720
820
1120
1875
960
1140
1598
40
40
48
28
1750
630
2080
1970
1900
60
5
44
56
1765
870
270
500
160
220
1070
1075
1720
820
1175
1910
1350
1500
1682
45
40
48
28
1800
870
2308
2020
1950
60
5
44
56
1765
870
270
500
160
220
1110
1075
1720
820
1210
1940
1370
1570
1708
45
40
48
28
2000
870
2345
2230
2150
65
5
48
62
1960
910
360
600
200
280
1200
1180
1895
910
1380
2080
1370
1650
1848
45
40
4
32
2200
870
2555
2440
2360
70
5
52
62
2060
910
360
600
200
280
1300
1180
1990
910
1480
2180
1600
1880
1948
45
40
56
32
2250
870
2605
2490
2410
70
5
52
62
2060
910
360
600
200
280
1330
1180
1990
910
1510
2210
1600
1880
1978
45
40
56
32

自动保压液控蝶阀PN=2.5MPa

300
270
485
430
389
34
4
16
31
800
850
100
150
120
180
300
365
780
280
280
838
320
380
683
30

32
24
350
290
555
490
448
38
4
16
34
800
850
100
140
120
180
300
365
780
280
305
868
320
380
713
30

32
24
400
310
620
550
503
40
4
16
37
1275
860
120
180
160
220
330
860
1245
610
365
970
340
420
815
30
65
32
24
500
350
730
660
609
44
4
20
37
1275
860
150
220
160
220
380
860
1245
610
440
1090
400
500
880
40
65
35
24
600
390
845
770
720
46
5
20
40
1275
860
150
250
160
220
430
860
1245
610
525
1210
430
546
965
40
40
35
24
700
430
960
875
820
50
5
24
43
1385
860
180
290
160
220
500
935
1350
685
555
1250
570
7001
1005
40
40
35
24
800
470
1085
990
928
54
5
24
49
1385
860
180
310
160
220
550
935
1350
685
605
1300
610
7401
1055
40
40
38
24
900
510
1185
1090
1028
58
5
28
49
1385
860
180
320
160
220
610
935
1350
685
670
1360
700
860
1110
40
40
38
24
1000
550
1320
1210
1140
62
5
28
56
1510
870
200
360
160
220
670
1065
1475
760
755
1505
740
900
1287
4
40
42
24
1100
550
1425
1315
1245
65
5
28
56
1510
870
200
360
160
220
750
1065
1475
760
805
1555
760
920
1337
4
40
42
24
1200
630
1530
1420
1350
70
5
32
56
1510
870
200
360
160
220
780
1065
1475
760
855
1605
790
950
1387
40
40
48
24
1250
630
1575
1470
1400
70
5
32
56
1510
870
200
360
160
220
800
1065
1475
760
910
1670
1140
1280
1442
40
40
48
24
1300
630
1640
1530
1450
74
5
32
62
1510
870
260
460
160
220
840
1065
1475
820
935
1695
820
960
1468
40
40
48
28
1400
630
1755
1640
1560
76
5
36
62
1765
870
260
460
160
220
890
1075
1720
820
1010
1760
840
1000
1536
40
40
52
28
1500
630
1865
1750
1670
80
5
36
62
1765
870
260
500
160
220
960
1075
1720
820
1055
1800
900
1040
1572
40
40
52
28
1600
630
1975
1860
1780
84
5
40
62
1765
870
270
500
160
220
1010
1075
1720
820
1120
1875
960
1140
1598
40
40
56
28
1750
630
2145
2020
1935
90
5
44
70
1960
910
270
500
200
280
1100
1180
1895
910
1175
1935
1350
1500
1732
45
40
56
28
1800
870
2195
2070
1985
90
5
44
70
1960
910
270
500
200
280
1110
1180
1895
910
1210
1965
1370
1570
1758
45
40
56
28



自动保压型液控蝶阀 相关产品
重锤式液控蝶阀
重锤式液控蝶阀
电站液控闸门
电站液控闸门
蓄能式液控蝶阀
蓄能式液控蝶阀
智能型蓄能器式液控缓闭止回蝶阀
智能型蓄能器式液控缓闭止回蝶阀
智能型重锤式液控缓闭蝶阀
智能型重锤式液控缓闭蝶阀
点击这里给我发消息
电话
0577-67989383
传真
0577-67989353
