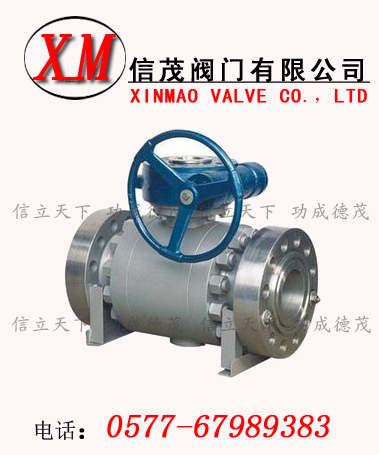

锻钢固定球阀
锻钢固定球阀
型号:Q347Y/647Y/947Y
报价:0.0000
信茂Q347Y/647Y/947Y锻钢固定球阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务0577-67989383
锻钢固定球阀 详细介绍

锻钢固定球阀-Q347Y/647Y/947Y锻钢固定球阀是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封因而安装没有流向限制,是双向。本阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部设有弹簧保证阀座紧贴球体,保持密封。上下阀杆均设有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。采用全通径的结构使阀门流量孔么与管线内径一致,以便管线清扫。

锻钢固定球阀-Q347Y/647Y/947Y锻钢固定球阀主要性能规范

型 号

试验压力ps(MPa)

工作温度(℃)

适用介质

壳 体

密封(液)

密封(气)

Q47Y/F/H

1.5PN

1.1PN

0.6 MPa

-29-200(加玻纤增强聚四氟乙烯)、-29-300(对位聚苯)

水、蒸汽、油品等

Q947Y/F/H

Q647Y/F/H

Q347Y/F/H

硝酸等腐蚀性介质

强氧化性介质

Q947Y/F/H

Q647Y/F/H

Q347Y/F/H

Q947Y/F/H

Q647Y/F/H

Q347Y/F/H

醋酸等腐蚀性介质

Q947Y/F/H

Q647Y/F/H

Q347Y/F/H

尿素等腐蚀性介质



阀 体

球体、阀杆

阀 座

WCB

2Cr13

加玻纤增强聚四氟乙烯、对位聚苯

ZG1Cr18Ni9Ti

1Cr18Ni9Ti

CF8

0Cr19Ni9-(304)

CF3

00Cr19Ni11-(304L)

ZG1Cr18Ni-12Mo2Ti

1Cr18Ni12-Mo2Ti

CF8M

0Cr17Ni12-Mo2(316)

CF3M

00Cr17Ni14-Mo2(316l)



锻钢固定球阀-Q347Y/647Y/947Y锻钢固定球阀主要外型尺寸

PN1.0(MPa)

通径(DN)

L

d1

D

D1

D2

b

Z-d

H

重量

125

356

125

245

210

185

22

8-18

542

90

150

394

150

280

240

210

22

8-23

572

130

200

457

200

335

295

265

24

8-23

636

203

250

533

250

390

350

320

26

12-23

726

245

300

610

300

440

400

368

26

12-23

859

399

350

686

350

500

460

428

26

16-23

927

498

400

762

400

565

515

482

26

16-25

1080

818

450

864

450

615

565

532

28

20-25

1120

1037

500

914

500

670

620

585

28

20-25

1150

1255

锻钢固定球阀-Q347Y/647Y/947Y锻钢固定球阀主要外型尺寸

PN1.6(MPa)

通径(DN)

L

d1

D

D1

D2

b

Z-d

H

重量

125

356

125

245

210

185

22

8-18

542

95

150

394

150

280

240

210

24

8-23

572

135

200

457

200

335

295

265

26

12-23

736

208

250

533

250

405

355

320

30

12-25

890

255

300

610

300

460

410

375

30

12-25

910

409

350

686

350

520

470

435

34

16-25

1020

518

400

762

400

580

525

485

36

16-30

1080

838

450

864

450

640

585

545

40

20-30

1120

1067

500

914

500

705

650

608

44

20-34

1150

1295

锻钢固定球阀-Q347Y/647Y/947Y锻钢固定球阀主要外型尺寸

PN2.5(MPa)

通径(DN)

L

d1

D

D1

D2

b

Z-d

H

重量

100

305

100

230

190

160

24

8-23

416

78

125

381

125

270

220

188

28

8-25

542

107

150

403

150

300

250

218

30

8-25

572

145

200

502

200

360

310

278

34

12-25

736

220

250

568

250

425

370

332

36

12-30

890

280

300

648

300

485

430

390

40

16-30

910

450

350

762

350

550

490

448

44

16-34

1020

570

400

838

400

610

550

505

48

16-34

1080

920

450

914

450

660

600

555

50

20-34

1120

1140

500

991

500

730

660

610

52

20-41

1150

1360

钢固定球阀-Q347Y/647Y/947Y锻钢固定球阀主要外型尺寸

PN6.4(MPa)

通径(DN)

L

d1

D

D1

D2

D6

b

Z-d

H

重量

50

292

50

175

135

105

88

26

4-23

360

33

65

330

65

200

160

130

110

28

8-23

379

45

80

356

80

210

170

140

121

30

8-23

452

55

100

432

100

250

200

168

150

32

8-25

479

81

125

508

125

295

240

202

176

36

8-30

646

175

150

559

150

340

280

240

204

38

8-34

666

240

200

660

200

405

345

300

260

44

12-34

736

280

250

787

250

470

400

352

313

48

12-41

790

540

300

838

300

530

460

412

364

54

16-41

870

760

350

889

350

595

525

475

422

60

16-41

1020

980

400

991

400

670

585

525

474

66

16-48

1080

1300

锻钢固定球阀-Q347Y/647Y/947Y锻钢固定球阀主要外型尺寸

PN16.0(MPa)

通径(DN)

L

d1

D

D1

D2

D6

b

Z-d

H

重量

50

368

50

215

165

132

88

36

8-25

380

80

65

419

65

245

190

152

110

44

8-30

395

120

80

381

80

260

205

168

121

46

8-30

480

155

100

457

100

300

240

200

150

48

8-34

532

195

125

-

125

355

285

238

176

60

8-41

670

250

150

610

150

390

318

270

204

66

12-41

703

480

200

737

200

480

400

345

260

78

12-48

750

620

250

838

250

580

485

425

313

88

12-54

820

960

300

965

300

665

570

510

364

100

16-54

900

1380

锻钢固定球阀-Q347Y/647Y/947Y锻钢固定球阀   网址:www.zjxmfm.com
